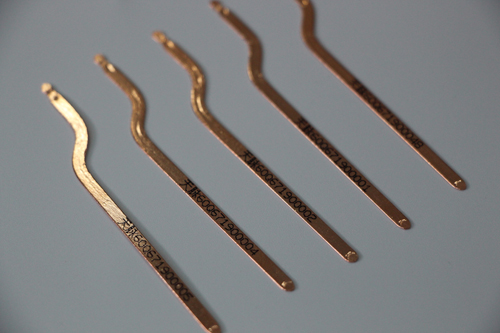

ヒートパイプ

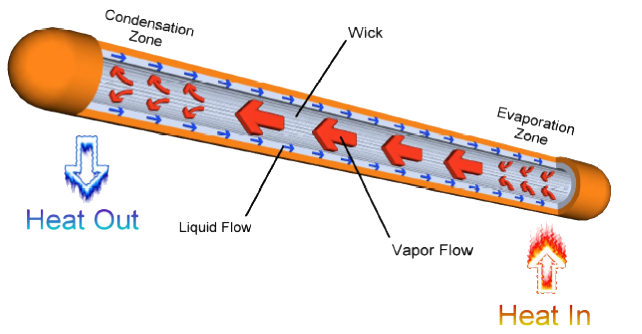

発熱ユニットが蒸発側と接触した後に、エネルギーが容器の管壁、毛管構造と作動流体に伝われます。作動流体が加熱されたら、気化潜熱を吸収し、蒸気に変わります。蒸発側の蒸気圧力が凝縮側より高いので、両側に差圧を生じます、蒸気が蒸発側から凝縮側に流れます。蒸気が凝縮側に凝縮された後に気化潜熱をリリースされます、毛管構造、管壁を通じてサーモチューブのラジエータに伝わます。蒸発により、蒸発側における作動流体の液面が毛管構造に様々な曲率半径を形成しています、それにより生じる毛管力が凝縮液を凝縮側から蒸発側に引き戻します、それで、作動サイクルを完成します。したがって、毛管構造による毛管力がサーモチューブにおける全体圧損より大きければ、サーモチューブは正常に働けます。
